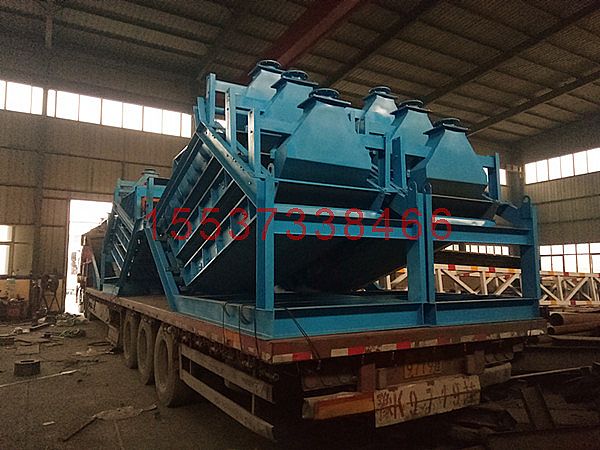

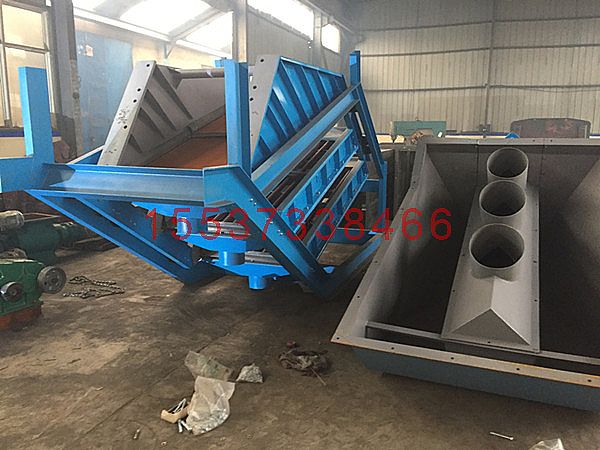

高品质耐用的的德瑞克叠层高频振动细筛
德瑞克高频振动筛重新定义了潮湿细颗粒物料高效筛分的概念。占地面积小而又拥有超高容量，这是以往任何振动筛都无法达到的。组成可达五层的独立筛框进行多路并联。德瑞克高频振动细筛配置了德瑞克高质量、高开孔率防堵耐磨聚氨酯筛网。这让潮湿细颗粒的处理效果变的出乎您的想像。目前德瑞克叠层高频振动细筛已经成功应用于全球数以百计的选矿及矿产品加工企业，为客户取得了较高的经济效益。
德瑞克叠层高频振动细筛操作原理

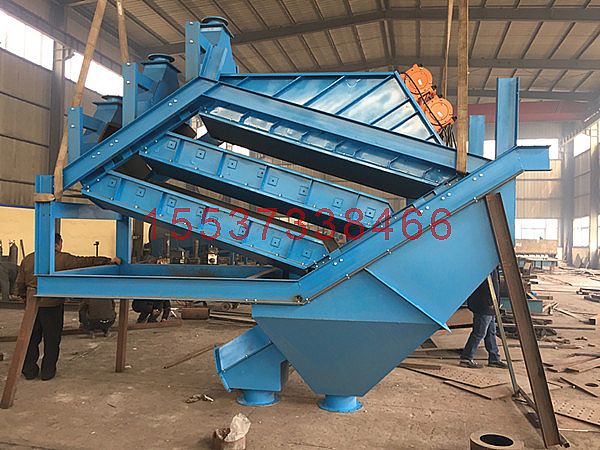

德瑞克叠层高频振动细筛由五个独立的筛框进行分级操作。矿浆从分矿器上部或下部给入，经分矿器均匀分成多路，再经给矿软管分别进入多个给矿器。给矿器把矿浆均匀地洒在筛面上端。筛面上的物料由于连续受到高频率小振幅的振动，在倾斜的筛面上做作连续的跳跃，使物料分散，细粒物料在调匀的过程中透过筛孔称为筛下产品，而大于筛孔的物料在倾斜的筛面上作连续的向前跳跃，最后跳出筛网成为筛上产品。
德瑞克叠层高频振动细筛特点分析：
该设备具有筛分效率高、处理能力大、结构紧凑合理、占地面积小、功耗低等优点。
德瑞克叠层高频振动细筛多达五层分级筛框的高容量，即节省了地面空间又降低了安装成本。直线运动轨迹为物料提供了最优越的筛分效率和最大的筛分能力。同时拥有易操作，维护成本低等特点。
多路并联，占用空间小。最大可实现五路并联，扩展了原有的多路给料原理。
筛框采用橡胶弹簧悬挂支撑，噪音低，功耗小，设备动负荷小，故对安装基础无特殊要求。
强制矿浆分配给矿，可使矿浆均匀铺展于筛面，降低筛面矿浆流动速度，延长筛网寿命。
双振动器配置，直线振动配合再造浆专利技术，筛分物料流动区域长，传递速度快，具有更大的筛分能力和筛分效果。
配置高质量、高开孔率防堵耐磨聚氨酯筛网。
变频设计，有效控制筛分粒度。
设备表面防腐耐磨喷胶处理，有效延长设备寿命。
德瑞克叠层高频振动细筛应用领域：
铝渣 矾土 铬矿 煤炭 铜 长石 石榴石 石膏 铁矿石 高岭土 铅和锌 矿砂 硝酸盐 磷酸盐 铂金 钾肥 稀土矿物 树脂颗粒 白钨矿 石英砂 铌 锡矿 钛 钨 矿石铀
德瑞克振动筛部分配件：
1 超G力振动电机 SGX-44-15-380/400-5-001
2 超G力振动电机 SGX-55-15-380/400-5-001
3 振动电机 EX38-15-380/400-5
4 振动筛电机 SGX-50-15-380/400-5-001
5 弯脖（除泥器旋流器回水弯管） 6431-00
6 电缆总成 11881-01-002
7 手动开关 SQD-2510-MC03
8 熔断器（保险） SQD-B7.70
9 旋流锥筒（4寸除泥气总成） 10523-12
10 旋流器/锥筒（10寸除沙气总成） 6066-51
11 侧边支撑 6417-01
12 横向支撑 6417-06（1649954）
13 支撑框架（筛布压板） 181-Q-30-304
14 带万向节的扳手 5925-01
15 减震胶皮 1129-00
16 减震胶条 3660-5-30
17 筛网固定螺栓总成PAPID CHANGE BOLT ASSY UN3/8（12048-00）
18 JET PUMP真空除气器喷射泵 10669-01
19 VENTURI真空除气器喷射泵 10669-02
20 皮带 PP1137
21 筛床起升油缸 PP1070
22 除泥器群集器 13031-00
23 除泥器旋流器喷嘴 10523-03
24 环带管接头 VIC-2-78
25 球阀 G0002077
26 T形扳手 1470103（5925-01）
27 手压油泵 G0001992
1 超G力振动电机 SGX55-15-380/400-5-001
2 油封(内密封) G0006038
3 油封(外密封) G0006040
4 橡胶衬套元件
5 流道密封件 642979
6 横向支撑 1649954
7 快装螺栓总成 6417-06
8 轴G0006002
9 内轴承G0006005
10 吊环G0006006
11 外轴承G0006008
12 盘根(石墨) G0006010
13 盘根 G0006011
14 盘根(特氟龙) G0006012
15 机械密封 G0006013
16 轴套 G0006015
17 填料盒 G0006017
18 叶轮5*6*11 G0006021
19 叶轮6*8*14 G0006024
20 油封工具包 G0006037
21 内密封 G0006039
22 轴承外密封 G0006040
23 垫圈工具包 G0006041
24 轴承内垫圈 G0006042
25 轴承锁紧螺母工具包
26 NEMA标准防爆启动箱 15010-01
27 螺纹连接管 NPLE-75X600-C
28 密封片 CRH-EYS-216
29 管子接头 CRH-UNY 205

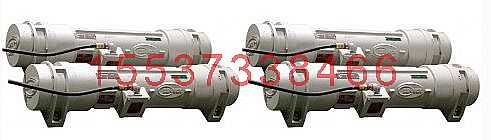

德瑞克振动筛电机型号
FLC 2000 3-PANEL
derrick德瑞克电机SGX-30-18-215/220-6-001 1800 RPM, 215/220V, 60HZ
derrick德瑞克电机SGX-30-18-230/240-6-001 1800 RPM, 230/240V, 60HZ
derrick德瑞克电机SGX-30-18-460/480-6-001 1800 RPM, 460/480V, 60HZ
derrick德瑞克电机SGX-30-18-575/600-6-001 1800 RPM, 575/600V, 60HZ
derrick德瑞克电机SGX-44-15-380/400-5-001 1500 RPM, 380/400, 50HZ
FLC 503 (Standard)
derrick德瑞克电机SGX-34-18-215/220-6-001 1800 RPM,215/220,60 HZ
derrick德瑞克电机SGX-34-18-230/240-6-001 1800 RPM,230/240,60 HZ
derrick德瑞克电机SGX-34-18-460/480-6-001 1800 RPM,460/480,60 HZ
derrick德瑞克电机SGX-34-18-575/600-6-001 1800 RPM,575/600,60 HZ
derrick德瑞克电机SGX-50-15-380/400-5-001 1500 RPM,380/400-50 HZ
FLC 513 (Standard)
FLC 503 (Optional)
derrick德瑞克电机SG2X-36-18-460/480-6-001 1800 RPM,460/480-60 HZ
derrick德瑞克电机SG2X-36-18-575/600-6-001 1800 RPM,575/600-60 HZ
derrick德瑞克电机SG2X-55-15-380/400-5-001 1500 RPM,380/400-50 HZ
