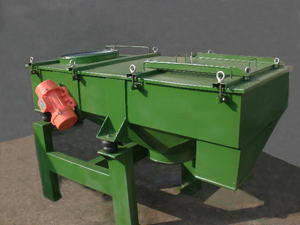

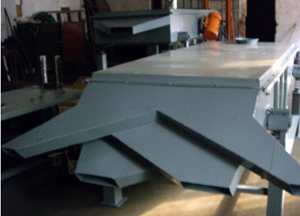

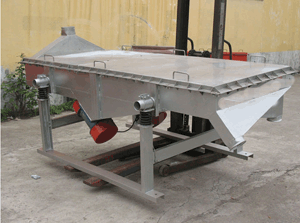

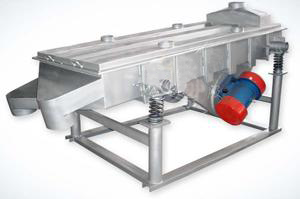

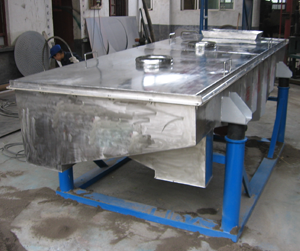

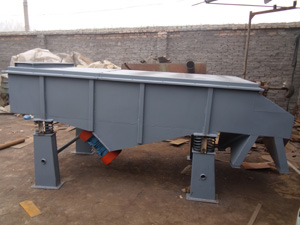

直线振动筛产品概述：
直线振动筛又称轻型直线筛，用于粉状或颗粒状干式物料的筛分或液体物料的过滤，筛分最细可达到325目/英寸。采用角度可调控的激振源，根据客户筛分过滤要求可单层或多层使用，最多可达到五层。筛框一般为木质结构，若筛分腐蚀性物料时，与物料接触部分可以采用不锈钢制作。
直线振动筛广泛用于塑料，磨料，化工，医药，建材，粮食，碳素，化肥等行业。
DZSF直线振动筛技术性能及参数
| 型号 |
筛面尺寸（mm）
|
筛面层数
|
网孔尺寸 （目/in）
|
处理量（t/h）
|
振次Min
|
双振幅（mm）
|
电机功率（kw）
|
振动方向角（°）
|
外型尺寸(长×宽×高)（mm）
|
|
DZSF520
|
500×2000
|
1
|
2～200
|
0.05～5
|
960
|
6～7
|
2×0.4
|
45～60
|
2075×806×990
|
|
2DZSF520
|
2
|
0.05～5
|
960
|
6～7
|
2×0.4
|
45～60
|
2135×806×1050
|
|
3DZSF520
|
3
|
0.03～5
|
1450
|
4～6
|
2×0.4
|
45
|
2195×806×1050
|
|
DZSF525
|
500×2500
|
1
|
0.06～8
|
960
|
5～7
|
2×0.4
|
45～60
|
2575×806×990
|
|
2DZSF525
|
2
|
0.06～8
|
1450
|
4～6
|
2×0.4
|
45
|
2635×806×1050
|
|
3DZSF525
|
3
|
0.06～8
|
960
|
6～8
|
2×0.75
|
45～60
|
2695×806×1110
|
|
4DZSF525
|
4
|
0.1～15
|
1450
|
5～7
|
2×0.4
|
45
|
2755×806×1170
|
|
5DZSF525
|
5
|
0.08～15
|
1450
|
5～7
|
2×0.4
|
45
|
2815×806×1230
|
|
6DZSF525
|
6
|
0.07～15
|
960
|
6～8
|
2×0.75
|
45～60
|
2875×806×1290
|
|
DZSF1020
|
1000×2000
|
1
|
0.12～20
|
960
|
6～8
|
2×0.75
|
45～60
|
2075×1278×1120
|
|
2DZSF1020
|
2
|
0.11～20
|
960
|
5～7
|
2×0.75
|
45～60
|
2135×1278×1180
|
|
3DZSF1020
|
3
|
0.1～2
|
960
|
5～7
|
2×0.75
|
45～60
|
2195×1278×1240
|
|
4DZSF1020
|
4
|
0.07～15
|
960
|
4～8
|
2×0.75
|
45～60
|
2255×1278×1300
|
|
5DZSF1020
|
5
|
0.07～15
|
960
|
4～8
|
2×1.5
|
45～60
|
2315×1278×1360
|
|
6DZSF1020
|
6
|
0.07～15
|
960
|
4～8
|
2×1.5
|
45～60
|
2375×1278×1420
|
|
DZSF1025
|
1000×2500
|
1
|
0.1～15
|
1450
|
5～7
|
2×0.4
|
45
|
2575×1278×1120
|
|
2DZSF1025
|
2
|
0.08～15
|
1450
|
5～7
|
2×0.4
|
45
|
2635×1278×1180
|
|
3DZSF1025
|
3
|
0.07～15
|
960
|
6～8
|
2×0.75
|
45～60
|
2695×1278×1240
|
|
DZSF830
|
800×3000
|
1
|
0.1～20
|
960
|
6～8
|
2×0.75
|
45～60
|
3080×1098×1120
|
|
2DZSF830
|
2
|
0.1～20
|
960
|
6～8
|
2×0.75
|
45～60
|
3140×1098×1180
|
|
3DZSF830
|
3
|
0.1～20
|
960
|
6～8
|
2×1.5
|
45～60
|
3200×1098×1240
|
|
DZSF1030
|
1000×3000
|
1
|
0.1～20
|
960
|
6～8
|
2×0.75
|
45～60
|
3080×1298×1120
|
|
2DZSF1030
|
2
|
0.1～20
|
960
|
6～8
|
2×1.5
|
45～60
|
3080×1298×1120
|
|
3DZSF1030
|
3
|
0.1～20
|
960
|
6～8
|
2×1.5
|
45～60
|
3080×1298×1120
|
|
DZSF1224
|
1200×2400
|
1
|
0.1～23
|
960
|
6～8
|
2×0.75
|
45～60
|
2480×1520×1100
|
|
2DZSF1224
|
2
|
0.1～23
|
960
|
6～8
|
2×0.75
|
45～60
|
2540×1520×1160
|
|
3DZSF1224
|
3
|
0.1～23
|
960
|
6
|
2×1.5
|
45～60
|
2600×1520×1220
|
注：1、所标处理按物料散密度为1t/m³；2、可根据用户要求进行特殊设计及现场设计。
直线振动筛使用条件
1、海拔不超过1000米
2、周围环境温度：不超过40ºC
3、相对湿度不超过90%（20ºC以下）
4、筛分腐蚀性物料时，接触物料部分材质采用不锈钢
DZSF直线振动筛安装尺寸
型号 |
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
B
|
B1
|
B2
|
B3
|
H
|
H1
|
C
|
Φ
|
ΦK
|
|
DZSF520
|
2075
|
200
|
1350
|
1450
|
1550
|
130
|
340
|
556
|
400
|
706
|
806
|
990
|
400
|
60
|
60
|
11
|
|
2DZSF520
|
2135
|
200
|
1400
|
1500
|
1600
|
130
|
340
|
556
|
400
|
706
|
806
|
1050
|
400
|
120
|
60
|
11
|
|
3DZSF520
|
2195
|
200
|
1400
|
1500
|
1600
|
130
|
340
|
556
|
400
|
706
|
806
|
1110
|
400
|
180
|
60
|
11
|
|
DZSF525
|
2575
|
220
|
1600
|
1700
|
1800
|
150
|
450
|
558
|
400
|
706
|
806
|
990
|
400
|
60
|
60
|
11
|
|
2DZSF525
|
2635
|
220
|
1650
|
1750
|
1850
|
150
|
450
|
558
|
400
|
706
|
806
|
1050
|
400
|
120
|
60
|
11
|
|
3DZSF525
|
2695
|
220
|
1650
|
1750
|
1850
|
150
|
450
|
558
|
400
|
706
|
806
|
1110
|
400
|
180
|
60
|
11
|
|
4DZSF525
|
2755
|
220
|
1700
|
1800
|
1900
|
170
|
480
|
558
|
400
|
706
|
806
|
1170
|
400
|
240
|
60
|
15
|
|
5DZSF525
|
2815
|
220
|
1700
|
1800
|
1900
|
170
|
480
|
558
|
400
|
706
|
806
|
1230
|
400
|
300
|
60
|
15
|
|
6DZSF525
|
2875
|
220
|
1700
|
1800
|
1900
|
170
|
480
|
558
|
400
|
706
|
806
|
1290
|
400
|
360
|
60
|
15
|
|
DZSF1020
|
2075
|
200
|
1350
|
1450
|
1550
|
150
|
340
|
1018
|
800
|
1178
|
1278
|
1120
|
380
|
60
|
60
|
15
|
|
2DZSF1020
|
2315
|
200
|
1400
|
1500
|
1600
|
150
|
340
|
1018
|
800
|
1178
|
1278
|
1180
|
380
|
120
|
60
|
15
|
|
3DZSF1020
|
2195
|
200
|
1400
|
1500
|
1600
|
150
|
340
|
1018
|
800
|
1178
|
1278
|
1240
|
380
|
180
|
60
|
15
|
|
4DZSF1020
|
2255
|
250
|
1500
|
1600
|
1700
|
190
|
400
|
1018
|
800
|
1178
|
1278
|
1300
|
400
|
240
|
60
|
17
|
|
5DZSF1020
|
2315
|
250
|
1500
|
1600
|
1700
|
190
|
400
|
1018
|
800
|
1178
|
1278
|
1360
|
400
|
300
|
60
|
17
|
|
6DZSF1020
|
2375
|
250
|
1500
|
1600
|
1700
|
190
|
400
|
1018
|
800
|
1178
|
1278
|
1420
|
400
|
360
|
60
|
17
|
|
DZSF1025
|
2575
|
220
|
1600
|
1700
|
1800
|
170
|
450
|
1020
|
800
|
1178
|
1278
|
1120
|
380
|
60
|
60
|
13
|
|
2DZSF1025
|
2635
|
220
|
1650
|
1750
|
1850
|
170
|
450
|
1020
|
800
|
1178
|
1278
|
1180
|
380
|
120
|
60
|
13
|
|
3DZSF1025
|
2695
|
220
|
1650
|
1750
|
1850
|
170
|
450
|
1020
|
800
|
1178
|
1278
|
1240
|
380
|
180
|
60
|
13
|
|
DZSF830
|
3080
|
250
|
900
|
2000
|
2100
|
190
|
500
|
818
|
600
|
978
|
1098
|
1120
|
430
|
60
|
60
|
17
|
|
2DZSF830
|
3140
|
250
|
1900
|
2000
|
2100
|
190
|
500
|
818
|
600
|
978
|
1098
|
1180
|
430
|
120
|
60
|
17
|
|
3DZSF830
|
3200
|
250
|
2000
|
2100
|
2200
|
190
|
580
|
818
|
600
|
978
|
1098
|
1240
|
430
|
180
|
60
|
17
|
|
DZSF1030
|
3080
|
280
|
1900
|
2000
|
2100
|
210
|
500
|
1020
|
800
|
1178
|
1298
|
1120
|
450
|
60
|
60
|
17
|
|
2DZSF1030
|
3140
|
280
|
1900
|
2000
|
2100
|
210
|
500
|
1020
|
800
|
1178
|
1298
|
1180
|
450
|
120
|
60
|
17
|
|
3DZSF1030
|
3200
|
280
|
2000
|
2100
|
2200
|
210
|
580
|
1020
|
800
|
1178
|
1298
|
1240
|
450
|
180
|
60
|
17
|
|
DZSF1224
|
2480
|
220
|
1550
|
1650
|
1750
|
170
|
450
|
1220
|
950
|
1378
|
1498
|
1150
|
400
|
60
|
60
|
17
|
|
2DZSF1224
|
2540
|
220
|
1550
|
1650
|
1750
|
170
|
450
|
1220
|
950
|
1378
|
1498
|
1210
|
400
|
120
|
60
|
17
|
|
3DZSF1224
|
2600
|
220
|
1600
|
1700
|
1800
|
170
|
450
|
1220
|
950
|
1378
|
1498
|
1270
|
400
|
180
|
60
|
17
|
直线振动筛使用与维护
在启动筛机前，应检查周围是否有妨碍筛机运转的障碍物，各处联接螺栓是否紧固，尤其是振动电机、支承座、筛板的固定螺栓要重新紧固一遍
检查两台振动电机的转向是否相反，如转向相同，应变更一台电机的电源接线，使两台振动电机的转向相反
筛机运转时，先空载启动、运行、停车一次观察有无异常现象及声响，空运转时应平稳正常
连续空运转４小时后，测量轴承温度，轴承温度不得超过75ºC；并将各部位联接螺栓重新紧固一次，以后再反复进行2-3次
带料运转时，给料要均匀，使物料在筛面上均匀分布，如物料“跑偏”，应调整给料点
筛机停机前，应先停止给料，等筛面物料走完后，再停机。停机后要及时清理筛面上的物料和杂物


直线振动筛说明书
一、直线振动筛的工作原理：
直线振动筛是双振动电机驱动。当两台振动电机做同步、反向运转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此物料在直线振动筛机上的运动轨迹为直线向前做抛物线运动。两电机轴相对筛面有一倾角在激振力和物料自重力的合力作用下物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
二、直线振动筛的结构
直线振动筛主要由筛箱、网架、筛网、振动电机、电机台座、减振弹簧、支架组成。
三、安装与调整
1、筛箱：由数张厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分
2、网架：由变形较小的木材制成，用来保持筛网平整张紧，达到正常筛分。如果比重较大或产量大时可使用金属筛框
3、筛网：用复合国家标准的不锈钢筛网
4、振动电机使用与维修方法祥见振动电机使用说明书
5、电机台座：标准型（电机安装在筛箱下方的）筛机的电机台座是可以移动的，使用前连接螺钉必须拧紧，特别是新筛机试用前三天必须反复紧固，以免松动造成事故
6、减振弹簧：阻止振动传给地面同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面
7、支架：由槽钢组成，支撑着振动筛主体。安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行
四、定期检查和保养
在启动筛机前，应检查周围是否有妨碍筛机运转的障碍物，各处联接螺栓是否紧固，尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。检查两台振动电机或激振器的转向是否相反，如转向相同，应变更一台电机的电源接线，使两台电机的转向相反。连续运转4小时后，测量轴承温度，轴承温度不得超过75℃。筛机停车前，应先停止给料，筛面物料走完后，再停车。停车后要及时清理筛面上的物料和杂物。振动电机或激振器使用3个月后要加油一次，每半年小修一次，每一年大修一次。
