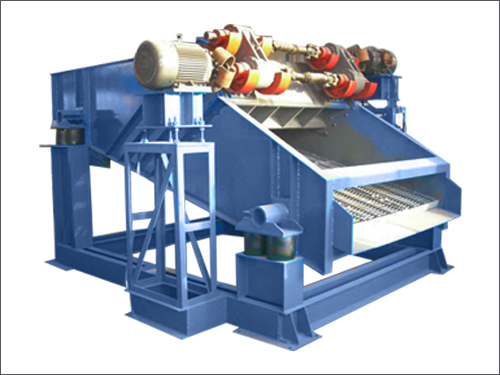

ZSG高效重型筛 （矿用振动筛）概述：

       ZSG系列高效重型振动筛（矿用重型振动筛）是一种新型、高效的筛分设备，其筛箱运动轨迹近似为直线。广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。

ZSG高效重型筛 （矿用振动筛）特点:

筛面倾斜安装，与其它同类型产品相比具有下列特点：

(1)体积小，筛分能力大；

(2)重量轻，便于安装及工艺布置；

(3)能耗少，可节约大量能源；

(4)价格低，备件量极少：

(5)结构简单，造型美观；

(6)筛网由小块拼装，且更换极为简便。

ZSG高效重型筛 （矿用振动筛）结构与工作原理：

     由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下．筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，从而完成物料筛分作业。

ZSG高效重型筛 （矿用振动筛）型号说明：

ZSG高效重型筛 （矿用振动筛）外形尺寸图：

ZSG高效重型矿用振动筛--激振器式

电机振动式

型号	筛面面积	筛面倾角	给料粒度	筛孔尺寸	处理量	振频	双振幅	配用电机
	m2	度	mm	mm	t/h	Hz	mm	型号	功率Kw	电压V
ZSGB-0615	0.9	10	<150	3 5 10 15 20 25 50	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15			, 15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15			35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15			45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6<, /S, PAN>	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

激振器振动式

型号	筛面面积	筛面倾角	给料粒度	筛孔尺寸	处理量	振频	双振幅	激振器	配用电机
	㎡	度	mm	mm	t/h	Hz	mm	型号		功率Kw	电压V
ZSGB-1536	5.4	15	<200	3 5 10 15 20 25 50	50-360	12	8-12	JZ-75-6	Y160M1-8	2×4.0	380
ZSGB-1540	6	15			50-400			JZ-75-6	Y160M1-8	2×4.0
ZSGB-1836	6.48	15			60-460			JZ-100-6	Y160M2-8	2×5.5
ZSGB-1550	7.5	15			70-400			JZ-100-6	Y160M2-8	2×5.5
ZSGB-1848	8.64	15			80-500			JZ-130-6	Y160M2-8	2×5.5
ZSGB-2040	8	15			80-560			JZ-130-6	Y160M2-8	2×5.5
ZSGB-2050	10	15			90-600			JZ-160-6	Y160L-8	2×7.5
ZSG2B-1536	5.4	15			50-360			JZ-100-6	Y160M1-8	2×5.5
ZSG2B-1540	6	15			50-400			JZ-100-6	Y160M1-8	2×5.5
ZSG2B-1836	6.48	10			60-460			JZ-130-6	Y160M1-8	2×5.5
ZSG2B-1550	7.5	15			70-400			JZ-130-6	Y160M1-8	2×5.5
ZSG2B-1848	8.64	15			80-500			JZ-180-6	Y160L-8	2×7.5
ZSG2B-2040	8	15			80-560			JZ-180-6	Y160L-8	2×7.5
ZSG2B-2050	10	15			90-600			JZ-200-6	Y160L-8	2×7.5

ZSG高效重型筛(矿用振动筛)安装与调试：

　　把底架的槽钢固定在基础上，使同侧前后支承座高差一致，同一端（入料端或排料端）两侧的支承座板在同一水平面内，误差均为2mm以内。橡胶弹簧在出厂前已进行静刚度测试，应选择刚度相同（或相近）的弹簧配置在同一台振动筛的不同支承位置。安装时把橡胶弹簧置于下支承座上，使支承座上的凸台进入弹簧的内孔，然后吊装筛箱，一定要使橡胶弹簧的内孔上下均与支承板的凸台对中，将筛箱垂直下落，置于橡胶弹簧上，此时各支承点橡胶弹簧的高度应一样，误差不得大于2mm。用户需要调整筛面倾角时，可松开卡箍的固定螺栓，转动上支承座，同时加高（或降低）后支承座，调整前后支承座的距离，使筛面倾角符合要求。筛机各部分联接必须牢固可靠，所有螺栓不得有任何松动，各零部件不得有任何异常声响，筛机上参振部分与周围固定物之间的最小间隙为30-50mm。筛机出厂时，双振幅调为5―7mm，用户可调整振动电机的两偏心块间的夹角，调整激振力的大小，进而调整筛机振幅的大小。

ZSG高效重型筛(矿用振动筛)维护与操作：

　　在启动筛机前，应检查周围是否有妨碍筛机运转的障碍物，各处联接螺栓是否紧固，尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。检查两台振动电机的转向是否相反，如转向相同，应变更一台电机的电源接线，使两台筛机运转时，先空负荷启动，运行，停车一次，观察有无异常现象及声响，空运转时应保持平稳正常。连续运转4小时后，测量轴承温度，轴承温度不得超过75摄氏度。连续空运转4小时后，将各部位联接螺栓重新紧固一次，以后再重复进行2-3次，带料运转时，给料要均匀，使物料匀布筛面，如物料跑偏，应调整给料点。筛机停车前，应先停止给料，筛面物料走完后，再停车。停车后要及时清理筛面上的物料和杂物。振动电机使用3个月后加油一次，每半年小修一次，每年大修一次，并按振动电机说明书对振动电机进行维护、保养。
