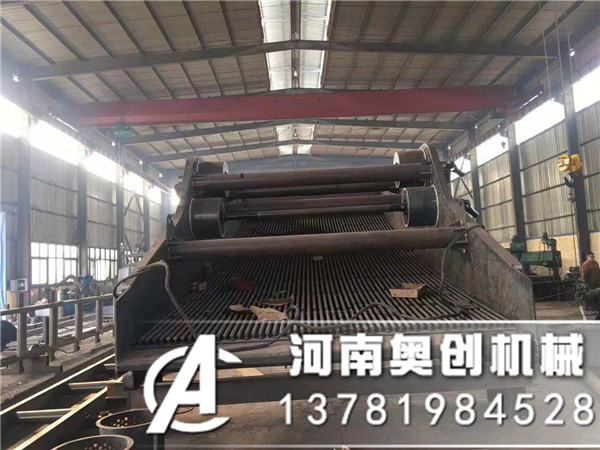

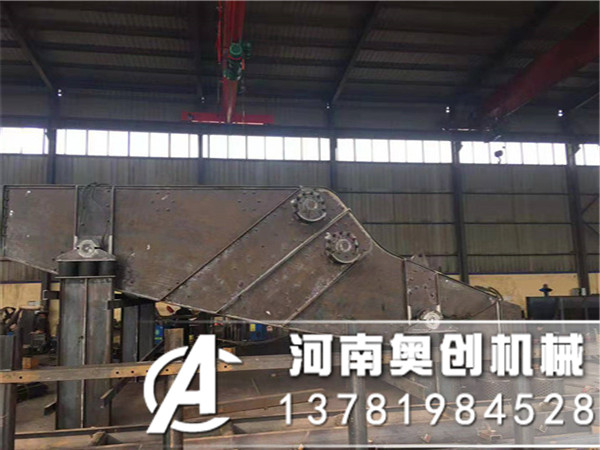

奥创机械生产的采石矿大型棒条筛-碎石棒条筛分机是大型振动筛分机靠电机带动激振器进行振动工作，型号可根据客户要求进行量身定制。 棒条式振动筛产品共有六个规格，用于破碎机前大块物料的均匀给料及分离，特别适用于水电行业、建筑石料及黑色或有色金属、矿石粗破前给料和初筛。该系列振动给料机采用 振动电机及激振器为激振源，结构简单、维护方便．产量大，寿命长，结实耐用。
工作原理及设备结构介绍：
棒条振动筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生激振动力为纵向力，迫使筛箱带动筛网面作纵向前后位移。在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，从而完成物料筛分作业。
棒条式振动筛产品结构
棒条式振动筛产品主要由激振源(振动电机)、机体、减振弹簧、前后支架等组成。
1、振动电机激振器：振动电机是一种将动力源和振动源和为一体的新型激振器，高效节能，激振力大，使用可靠，调节简单．使用维护方便等特点。
2、机体：采用板材、型材焊接而成，其作用是将来料通过振动输送到破碎机。
3、减振弹簧：一般采用金属螺旋弹簧或橡胶弹簧，其作用是便机体产生弹性振动，减小振动载荷传递到基础或结构架上。
4、支架：采用板材焊接而成，其作用是支撑机体。
特点：1、结构简单、紧凑，外型美观，整机刚度与各部强度大；2、单位设备体积和重量处理能力大，便于系统工艺布置；3、相对能耗少，筛分效率高；4、安装与调试方便，运行稳定可靠、操作维修简便；5、筛面结构与类型模块化设计，更换方便，可满足不同作业需要；6、处理量大，不易堵孔，适合高水分、大粘度物料的分离、分级、有效筛分，应用范围广。
适用行业：
冶金（铁矿石、石灰石、萤石、冷却高炉渣、焦碳等原料）、焦炭、煤炭、洗煤、化工、建材及水电工程、磨料垃圾处理、采石场等行业物料的洗矿、筛分、分级等行业。各种幅面规格和筛孔尺寸的新型结构模式筛板，尤以通用于冲击性强、硬度大、耐磨性高要求的场合。在铁矿石中细碎筛分、原煤分级、黄金、建材以及水电、核电工程砂石的筛分等用耐磨筛板。
型号参数：
|
型号 |
外形尺寸(宽×长) |
倾角° |
*大给料粒度 |
双振幅(mm) |
振次(1/min) |
处理量(t/h) |
振动电机功率(kw) |
|
BTZS-936 |
36"×12' |
-5~0 |
220 mm |
11±1 |
800 |
200-220 |
18.5 |
|
BTZS-1248 |
46"×16' |
-5~0 |
300 mm |
11±1 |
800 |
250-280 |
22 |
|
BTZS-1548 |
60"×16' |
-5~0 |
300 mm |
11±1 |
700 |
320-350 |
30 |
|
BTZS-1560 |
60"×20' |
-5~0 |
300 mm |
11±1 |
700 |
320-350 |
30 |
|
BTZS-1660 |
63"×20' |
-5~0 |
300 mm |
11±1 |
700 |
350-280 |
30 |
|
BTZS-1848 |
70"×16' |
-5~0 |
300 mm |
11±1 |
700 |
350-280 |
30 |
上表中技术参数仅为选型参考，具体型号详情请咨询技术部或者直接联系我们的销售人员。
