奥创机械生产的滚轴筛石机-滚轴筛土机-破碎滚轴筛选机。应用在石料生产线，破碎机前筛分筛选不规格的物料使用，也可以使用在建筑工地对废弃建筑垃圾骨料进行筛选再利用。应用物料：烟煤、无烟煤、褐煤、煤矸石、石头、矿石、石灰石、鹅卵石、石英石等等。

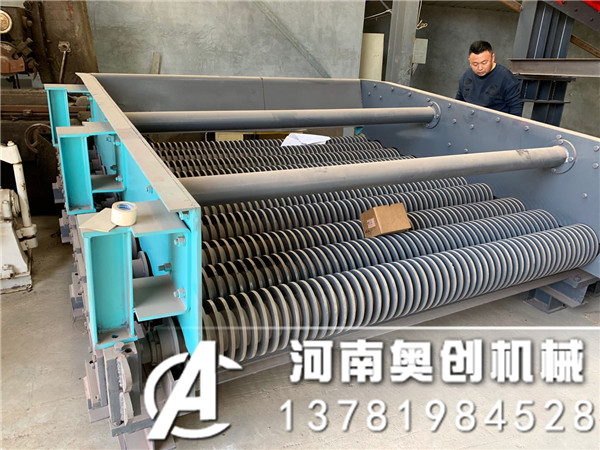

滚轴筛石机一层滚轴数量可定制，筛面由很多根平行排列的、其上交错地装有筛盘的辊轴组成，滚轴通过链轮或齿轮传动而旋转，其转动方向与物料流动方向相同。为了使筛上的物料层松动以便于透筛，筛盘形状有偏心的和异形的。为防止物料卡住筛轴，装有安全保险装置。滚轴筛全部为座式，有左传动和右传动之分，又分带走轮和不带走轮的，带走轮的可在钢轨上移动。
结构形式：
变倾角等厚滚轴筛是由机体、机盖、筛轴、进煤斗、出口罩壳和控制柜六大部分组成。
1、机体部分：机体为焊接件，所有筛轴总成通过联结螺栓固定在机体，机体侧面装有衬板。
2、机盖部分：机盖为焊接件，机盖起密封作用，机盖上面设有检修门，前、后跟进煤斗和出口罩壳联结。
3、筛轴总成部分：筛轴总成由辊道电机（含减速机）、筛轴、筛片、平键、锁紧螺母、联轴器、轴承座及轴承座附件组成，辊道电机（含减速机）与筛轴通过联轴器直联。
4、进煤斗部分：带旁路的进煤斗为焊接件，内设挡板，挡板通过电动推杆执行器推动，限位翻转，进煤斗内装有衬板。
5、出口罩壳部分：出口罩壳为焊接件，出口罩壳起密封作用，出口罩壳上面设有检修门。
6、控制柜部分：适用于燃煤火力发电厂输煤系统和煤矿选煤系统，对煤炭粒度进行筛分。
工作原理：
由于筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率的目的。
优势：
倾斜式滚轴筛石机，滚轴筛使用范围:
1、倾斜式滚轴筛石机适用于燃煤火力发电输煤系统和煤矿选煤系统，对煤炭粒度进行箱分。
2、倾斜式滚轴筛石机适合对松散度为05--- 2.5t/m3、 粒度0 -200mm的各种粒状、粉状等散状物料进行筛分，如水泥原料、铁矿石等。
3、倾斜式滚轴筛石机对煤质较差、煤中含用木块，石块及软性杂物的煤种，有极强的适应能力。
滚轴筛石机性能特点:
4、饰片形大力六角地物线型。井进行因整消除小角 使其应转阻力更小且能将物料中的块状物抽向上部，更有利于小粒径物料落到筛下，
5、每根领物的军座的为柔性底座，当饰鞋 -旦出现卡滞时，原配产生做动从而打破造成卡满的三角力， 后同消除卡滞。
6、驱动的减速器选用垂直空心轴减速器，占用空间小，传动很方便车所有端独都独立传就，单轴拉择下影间整机运行，
7、上部和后部均安装检查孔方便检車维修。
8、确转与箱体之间采用叶轮式宝时 更有效防止粉尘外溢。
|
型号 |
筛面宽度 |
轴数 |
出力 |
筛孔尺寸 |
减速机 |
电动机 |
电机功率 |
电机转速 |
减速机速比 |
筛轴转速 |
长×宽×高 |
||
|
型号 |
台数 |
型号 |
台数 |
||||||||||
|
GS10-06A |
1000 |
6 |
300 |
55×65 |
YZX132M121 |
6 |
YGb132M2-10 |
6 |
6×1.25 |
550 |
5.47 |
100.5 |
2170×1955×1300 |
|
GS10-09A |
1000 |
9 |
500 |
55×65 |
YZX132M121 |
9 |
YGb132M2-10 |
9 |
9×1.25 |
550 |
5.47 |
100.5 |
3100×1955×1300 |
|
GS10-12A |
1000 |
12 |
700 |
55×65 |
YZX132M121 |
12 |
YGb132M2-10 |
12 |
12×1.25 |
550 |
5.47 |
100.5 |
4030×1955×1300 |
|
GS14-09A |
1400 |
9 |
1000 |
60×80 |
YZX132M121 |
5 |
YZG132M1 |
5 |
4×3.7 |
908 |
12.5 |
72.6 |
3440×2691×1500 |
|
GS14-12A |
1400 |
12 |
1200 |
60×80 |
YZX132M121 |
7 |
YZG132M1 |
7 |
7×2.2 |
908 |
12.5 |
72.6 |
4400×2691×1500 |
|
GS14-15A |
1400 |
15 |
1500 |
60×80 |
YZX132M121 |
9 |
YZG132M1 |
9 |
9×2.2 |
908 |
12.5 |
72.6 |
5360×2691×1500 |
|
GS18-12A |
1800 |
12 |
1500 |
60×80 |
YZX132M121 |
7 |
YZG132M1 |
7 |
7×2.2 |
908 |
12.5 |
72.6 |
|
