振动筛是很多振动筛分设备的通常，其中包括有直线筛，旋振筛，过滤筛，直排筛，摇摆筛，超声波振动筛等这些都是精细筛分机械，还有就是圆振筛，矿用筛，弛张筛，概率筛，叠层筛，滚筒筛，脱水筛等这些都是属于矿山机械筛分设备。奥创机械那是聚这些筛分设备研发生产的厂家，常年生产销售。下面和大家了解一下各各形式的振动筛的工作原理及结构特点。
直线筛：
直线振动筛是可以做为多层多种规格出料的振动筛分机它的工作原理是：双振动电机驱动。当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。最大给料粒度不大于10mm。
旋振筛：
旋振筛也叫三次元振动筛，圆形振动筛，工作原理是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。 旋振筛起动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力,该惯性力强迫筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,进地而带动筛面作周期性振动,从而使筛面上的物料随筛箱一同作定向踊跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,最终完成筛分工作。
过滤筛：
过滤筛是采纳新型立式振动电机为振动源，立式振动电机上、下端装有公道重锤，可产生水平、垂直、倾斜的三次元运动，激振力颠末接料盘传递到筛框及物料上以达到优良分级。颠末调度上、下偏心重锤的相位角，可改变物料在筛面上的勾当轨迹，保证物料充分分级。
直排筛：
直排筛的作用原理是振动电机轴上下端的两组偏心块(不平衡偏心块),将振动电机的旋转运动变为水平、垂直、倾斜以及离心作用的多作用力重叠,再将这种作用力传递给筛面。改变上下偏心块的相位角和重量,可以改变激振力的大小和物料的运动轨迹。 新型网架结构,网的涨紧度高,使用寿命长。版直排式振动权筛正常规格为全不锈钢设计，使用材料为：304S不锈钢，也可以有加缘式、闸门式、挡板式等。
摇摆筛：
摇摆筛有方型摇摆筛和圆形摇摆筛，目前方型摇摆筛的出世，基本上垄断了精细筛设备的所有行业，因为它的筛分精度高，产值大。受到了广大用户的喜爱。摇摆筛的工作原理为:筛机启动后筛机摇动体即筛箱在惯性力的作用下前后往复运动,筛箱带动筛面做周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,期间小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物资经连续翻滚跳跃运动后从排料口排出,最终完成筛分工作。同样或相近的配置,方型摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率,其本质是该机型可人为的控制物料在筛面上的运动轨迹和滞留时间即在有限空间由于物料的运动轨迹为速度均为变化非线性曲线,所以物料与筛面有更多接触几率,当然也就增加了透筛率。
超声波振动筛：
超声波振动筛是旋振筛的一种衍生产品，将超声波控制器与振动筛有机结合在一起，在多年的研究生产的旋振筛的基础上，在筛网上面叠加一个高频率低振幅的超声振动波，超微细粉体接受巨大的超声加速度，使筛面上的物料始终保持悬浮状态，从而抑制粘附、摩擦、平降、楔入等堵网因素，从而解决了强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，使超微细粉筛分不再成为难事，特别适合高品质、精细粉体的用户使用。
圆振筛：
圆振筛一般用于矿石筛分，砂石筛分，煤矿块煤筛分。圆振动筛的筛箱运动轨迹为圆形或椭圆形，圆振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动高速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。这种惯性振动筛又称单轴振动筛,其支承方式有悬挂支承与座式支承两种,悬挂支承,筛面固定于筛箱上 ,筛箱 由弹簧悬挂或支承,主轴的轴承安装在筛箱上, 主轴由带轮带动而高速旋转。带偏心重 的圆盘安装在主轴上, 随主轴旋转,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。偏心重与轴承中心线的距离为激振偏心距。

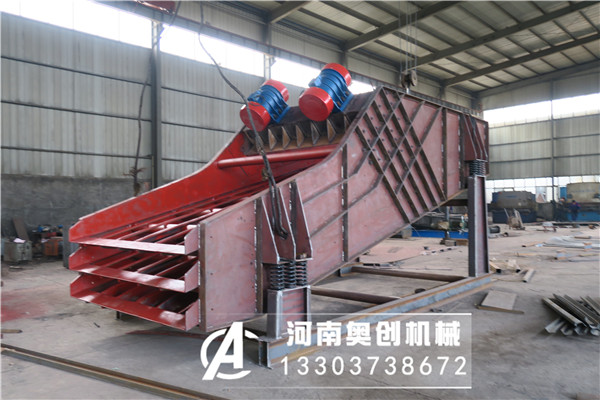

矿用筛：
矿用筛由于两台电机轴机对筛面在垂直方向有一倾角，在振动力和物体自重力的联合作用下，筛面上的物料做跳跃式运动，从而达到筛选和分级的作用。筛箱依靠两台振动电机做相反方向自同步旋转，使支承在减振器上的整个筛机做直线振动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。矿用筛由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。振动电机采用高性能、高寿命的振动电机为激振源，调节振动电机激振力的大小，可以改变筛机的振幅。
弛张筛:
弛张筛目前是国内很少厂家能做的新型筛分机械，主要应用于煤矿，石矿，建筑行业。弛张筛工作运转的独特之处在于筛子具有双重振动原理和弹性筛板，即由主筛体的线性振动和浮动筛框的附加振动组成的双重振动系统，产生相对运动。而且在振动过程中，具有弹性的聚氨酯筛板以每分钟800次的频率反复做张紧、松弛运动来抛掷物料，使筛上物料产生的加速度达到50g，不仅可有效防止黏湿物料黏滞筛板，而且可以防止细粒物料堵塞筛孔，显著提高了筛分效率。
概率筛：
概率筛是奥创机械专业的生产设备，概率筛常用于砂石行业，沙土料等，因他的筛分产量大，有快速筛分的特点，被广泛应用。 概率筛是一种新型筛分设备，其筛箱运行轨迹为直线。该系列筛机系概率理论与工程实际有机结合的成功典范，其全新的设计理念和独特的结构及筛分原理成就了概率筛的筛分效果具有广阔的应用前景。概率筛在机制砂、天然砂、石英砂等物料的筛分单台单时产量＞80吨，筛网使用寿命达半年以上。
叠层筛：
叠层筛是原德瑞克公司的技术产品，目前国内高频叠层筛生产厂家也不少，基本上和进口设备完全达到一致。叠层筛用于精煤筛分，属于精细筛分，对尾矿脱水筛分等有着非常棒的筛分效果。高频振动筛振动电机在机器上部，而且带有45°倾角，如果上面加密封盖、螺栓固定，振动电机运行时会出现螺旋松弛，从而振动力不足，影响物料的筛分效果。知
高频振动筛分设备是高频率、低振幅对物料脱水分级的设备，振动强度大/频率高/重量轻/运转平稳可靠道/积处理量大，适合于细粒煤的分级脱水和煤泥回收。采用两电机通过胶带联轴器分别驱动两个振动器作同步反向运转，两偏心块产生的离心力沿振动方向，离心力的分力总是互相抵消，从而形成单一的沿振动方向的激振力，筛箱专与水平面成50度方向的往复直线振动。在激振力作用下，物料在筛面上作连续斜上抛运动，高振动强度下物料抛起后与筛面的碰撞破坏了颗粒外水膜的表面张力，达到固液分离目的。高频振动筛，无密封配属置，但是筛分范围比较广泛，可适用于颗粒、粉末筛分，同时也可以使用在泥浆、涂料、煤泥等粘性物料的过滤、脱水，而且噪音小，效率高、低耗能。
滚筒筛：
滚筒筛分为无轴滚筒和有轴滚筒。一般用于砂石分离，建筑垃圾处理，化工原材料行业。主要有振动电机 、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。 电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒外圆的筛copy网排出zd，不合格的物料（筛上产品）经滚筒末端排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。滚筒筛是我公司为电厂、焦化厂、建材、冶金、化工、矿山等行业而研制的专用筛分机，它克服了圆振动筛 和直线振动筛 在筛分较湿物料时出现的筛网堵塞问题，提高了筛分系统的产量和可靠性。
脱水筛：
脱水筛的型号有很多，有激振器式和振动电机式的，使用筛板也有很多。是对于物料的脱水筛分，大型的高频振动脱水筛一般使用在尾矿，矿山物料含水分脱水筛分的作用，和在砂石行业，水洗砂等。主要作用是脱水、脱泥、脱介，现已获得广泛推广，可用在砂石厂水洗砂，用在选煤厂煤泥回收，用在选矿厂做尾矿排干等，是新型的一种脱水筛，节能环保，低碳绿色，符合建设可持续发展社会的要求。脱水筛的工作原理：该机主要由筛箱、激振器、支承系统及电机组成，采用了双电机自同步技术，通用型偏心块、可调振幅振动器。两个互不联系的振动器作同步反向运转，两组偏心质量产生的离心力沿振动方向的分力叠加，反向离心抵消，从而形成单一的沿振动方向的激振动，使筛箱做作往复直线运动。
