滚轴筛-工作原理-滚动筛结构示意图-滚轴筛厂家

滚轴筛通常被叫做滚轴筛煤机-滚轴布料器等，分为很多种的滚轴形式，有正弦滚轴，波动滚轴等等。在电厂输煤系统的应用非常普遍，它用于碎煤机前，将煤中大于筛孔的筛上物筛选出来进入碎煤机破碎，小于筛孔的靠自身重力直接落下进入系统。奥创生产的滚轴筛筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率和筛分精度的目的。

波动式：

滚轴筛工作原理：

滚轴筛由电机、减速机、齿辊、密封罩、支架组成，电机与减速机与齿辊相连接、齿辊成排固定在支架上面，齿辊中间根据筛分的需要留有间隙，工作时，齿辊转动拨动物料向前运动，大块物料在齿辊的拨动下向出口方向运动，小于齿辊间隙的物料从设备下方的出料口落下，完成整个筛分工作，设备密封罩上面可以根据工艺要求加赠闸门或观察口，用来随时检查物料的筛分情况。由于滚轴筛筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率的目的。

正弦式：

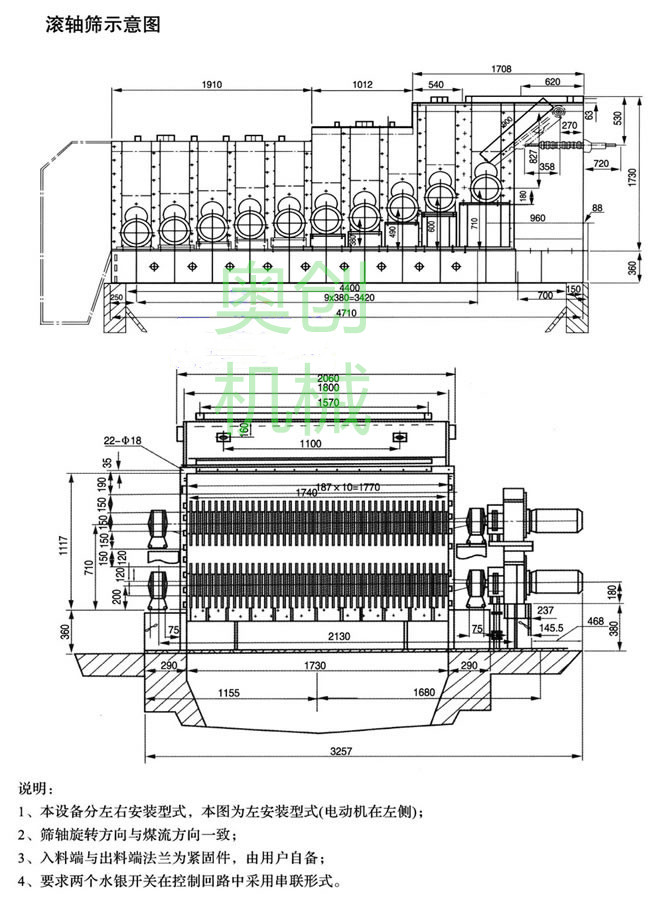

滚动筛结构示意图：

滚轴筛技术参数：

型号	筛面宽度 (mm)	轴数	出力 (t/h)	筛孔尺寸 (mm)	减速机		电动机		电机功率 (kw)	电机转速 (rpm)	减速机速比	筛轴转速 (rpm)	长×宽×高 (mm)
					型号	台数	型号	台数
GS10-06A	1000	6	300	55×65	YZX132M121 YZX132M221	6	YGb132M2-10	6	6×1.25	550	5.47	100.5	2170×1955×1300
GS10-09A	1000	9	500	55×65	YZX132M121 YZX132M221	9	YGb132M2-10	9	9×1.25	550	5.47	100.5	3100×1955×1300
GS10-12A	1000	12	700	55×65	YZX132M121 YZX132M221	12	YGb132M2-10	12	12×1.25	550	5.47	100.5	4030×1955×1300
GS14-09A	1400	9	1000	60×80	YZX132M121 YZX132M221	5 4	YZG132M1 YZG132M2	5 4	4×3.7	908 915	12.5	72.6 73.2	3440×2691×1500
GS14-12A	1400	12	1200	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×2691×1500
GS14-15A	1400	15	1500	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×2691×1500
GS18-12A	1800	12	1500	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×3091×1800
GS18-15A	1800	15	2000	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×3091×1800
GS18-18A	1800	18	2500	60×80	YZX132M121 YZX132M221	11 7	YZG132M1 YZG132M2	11 7	11×2.2 7×3.7	908 915	12.5	72.6 73.2	6320×3091×1800

注：以上滚轴筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

滚轴筛特点：

滚轴筛设备可做成密封结构或敞开结构；
滚轴筛设备工作中对地面的动载荷冲击小、噪音低；
滚轴筛设备电机可采用变频电机、转速可以无极调速；

滚轴筛设备齿辊叶片，有多种形式，可以做成Q235、16Mn、304不锈钢、合金钢铸件等多种材质满足客户的不同需求；
