奥创生产的圆振动筛是一种新型多层的筛分机，采用电机带动激振器偏心轴，圆振筛分为YA和YK两种形式，圆振动筛呈现的是圆运动的筛分轨迹和常见的直线振动筛是不一样的。振幅强弱可调节，物料筛淌线长，多层筛分，各档规格筛选清晰，筛分效率高，适合采矿、砂石行业，适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。主要的型号参数和原理图结构介绍本文为您呈现。

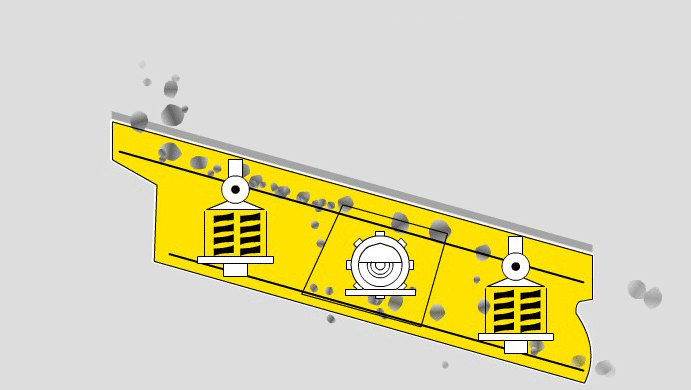

圆振筛原理图：
该系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。如用户无特殊要求，纺织筛面，冲孔筛面，各类筛面均能满足筛分效率高、寿命长、不堵孔的要求。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧，出可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。圆振动筛引进国外技术制造，具有筛分效率高、结构科学合理、整机强度和刚度高以及运行平稳、坚固耐用、噪音低、维修方便等特点。

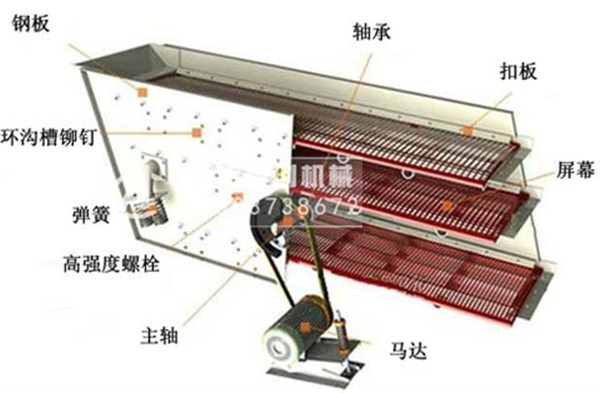

圆振动筛基本结构：
圆振动筛整体由筛箱、多层筛网、振动器、减振弹簧、底架组成的。筒体式偏心轴振动器安装在筛箱的侧面板上，通过电动机带动三角皮带产生动力。
性能优点：
1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
3、圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便。
4、圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。
5、圆振动筛采用橡胶隔振弹簧、粉尘少、噪声小、过共振区平稳等。
型号及技术参数：
|
型 号
|
筛网面积
|
筛面
|
筛孔尺寸
|
筛网
结构 |
给料粒度
|
处理量
|
振次
|
双振幅
|
功率
|
设备参考重量
|
|
YA1236
|
4.3
|
20
度 |
6-50
|
编织
|
≤200
|
75-245
|
845
|
9.5
|
11
|
4880
|
|
2YA1236
|
4.3
|
6-50
|
编织
|
≤200
|
75-245
|
845
|
9.5
|
11
|
5210
|
|
|
YA1530
|
4.5
|
6-50
|
编织
|
≤200
|
80-255
|
845
|
9.5
|
11
|
4500
|
|
|
YA1536
|
5.4
|
6-50
|
编织
|
≤200
|
95-310
|
845
|
9.5
|
11
|
5110
|
|
|
2YA1536
|
5.4
|
6-50
|
编织
|
≤400
|
95-310
|
845
|
9.5
|
15
|
5585
|
|
|
YAH1536
|
5.4
|
30-150
|
冲孔
|
≤400
|
240-660
|
755
|
11
|
11
|
5600
|
|
|
2YAH1536
|
5.4
|
30-150
6-50 |
上冲孔下编织
|
≤400
|
240-660
|
755
|
11
|
15
|
5999
|
|
|
YA1542
|
6.5
|
6-50
|
编织
|
≤200
|
110-360
|
845
|
9.5
|
11
|
5200
|
|
|
2YA1542
|
6.5
|
6-50
|
编织
|
≤200
|
110-360
|
845
|
9.5
|
15
|
6010
|
|
|
YA1548
|
7.2
|
6-50
|
编织
|
≤200
|
125-410
|
845
|
9.5
|
15
|
5812
|
|
|
2YA1548
|
7.2
|
6-50
|
编织
|
≤200
|
125-410
|
845
|
9.5
|
15
|
6125
|
|
|
YAH1548
|
7.2
|
30-150
|
冲孔
|
≤400
|
320-780
|
755
|
11
|
15
|
6745
|
|
|
2YAH1548
|
7.2
|
30-150 6-50
|
上冲孔下编织
|
≤400
|
320-780
|
755
|
11
|
15
|
7380
|
|
|
YA1836
|
6.5
|
6-50
|
编织
|
≤200
|
115-370
|
845
|
9.5
|
11
|
5180
|
|
|
2YA1836
|
6.5
|
6-50
|
编织
|
≤200
|
115-370
|
845
|
9.5
|
15
|
5940
|
|
|
YAH1836
|
6.5
|
30-150
|
冲孔
|
≤400
|
290-800
|
755
|
11
|
11
|
5880
|
|
|
2YAH1836
|
6.5
|
30-150
6-50 |
上冲孔下编织
|
≤400
|
290-800
|
755
|
11
|
15
|
6300
|
|
|
YA1842
|
7.6
|
6-50
|
编织
|
≤200
|
135-430
|
845
|
9.5
|
15
|
5800
|
|
|
2YA1842
|
7.6
|
6-50
|
编织
|
≤200
|
135-430
|
845
|
9.5
|
15
|
6350
|
|
|
YAH1842
|
7.6
|
30-150
|
冲孔
|
≤400
|
340-900
|
755
|
11
|
15
|
6350
|
|
|
2YAH1842
|
7.6
|
30-150 6-50
|
上冲孔下编织
|
≤400
|
340-900
|
755
|
11
|
15
|
7000
|
|
|
YA1848
|
8.6
|
6-50
|
编织
|
≤200
|
150-490
|
845
|
9.5
|
15
|
6210
|
|
|
2YA1848
|
8.6
|
6-50
|
编织
|
≤200
|
150-490
|
845
|
9.5
|
15
|
6600
|
|
|
YAH1848
|
8.6
|
30-150
|
冲孔
|
≤400
|
385-1000
|
755
|
11
|
15
|
7100
|
|
|
2YAH1848
|
8.6
|
30-150 6-50
|
上冲孔下编织
|
≤400
|
385-1000
|
755
|
11
|
15
|
7700
|
|
|
YA2148
|
10
|
6-50
|
编织
|
≤210
|
175-570
|
748
|
9.5
|
18.5
|
9000
|
|
|
2YA2148
|
10
|
6-50
|
编织
|
≤210
|
175-570
|
748
|
9.5
|
22
|
10400
|
|
|
YAH2148
|
10
|
30-150
|
冲孔
|
≤400
|
445-1200
|
708
|
11
|
18.5
|
10350
|
|
|
2YAH2148
|
10
|
30-150 6-50
|
上冲孔下编织
|
≤400
|
445-1200
|
708
|
11
|
22
|
11100
|
|
|
YA2160
|
12.6
|
6-50
|
编织
|
≤200
|
220-700
|
748
|
9.5
|
18.5
|
9920
|
|
|
2YA2160
|
12.6
|
6-50
|
编织
|
≤200
|
220-700
|
748
|
9.5
|
22
|
11200
|
|
|
YAH2160
|
12.6
|
30-150
|
冲孔
|
≤400
|
560-1400
|
708
|
11
|
30
|
12390
|
|
|
2YAH2160
|
12.6
|
30-150 6-50
|
上冲孔下编织
|
≤400
|
560-1400
|
708
|
11
|
30
|
13850
|
|
|
YA2448
|
11.5
|
6-50
|
编织
|
≤200
|
200-650
|
748
|
9.5
|
18.5
|
9830
|
|
|
YAH2448
|
11.5
|
30-150
|
冲孔
|
≤400
|
500-1300
|
708
|
11
|
30
|
11820
|
|
|
2YAH2448
|
11.5
|
30-150 6-50
|
上冲孔下编织
|
≤400
|
500-1300
|
708
|
11
|
30
|
13000
|
|
|
YA2460
|
14.4
|
6-50
|
编织
|
≤200
|
250-810
|
748
|
9.5
|
30
|
12200
|
|
|
2YA2460
|
14.4
|
6-50
|
编织
|
≤200
|
250-810
|
748
|
9.5
|
30
|
13495
|
|
|
YAH2460
|
14.4
|
30-150
|
冲孔
|
≤400
|
640-1500
|
708
|
11
|
30
|
13000
|
|
|
2YAH2460
|
14.4
|
30-150 6-50
|
上冲孔下编织
|
≤400
|
640-1500
|
708
|
11
|
30
|
14400
|
| 型号规格 |
筛网 层数 |
筛网面积 (㎡) |
筛孔尺寸 (mm) |
最大进料尺寸 (mm) |
处理能力 (m³/h) |
振动功率 (r/min) |
双振幅 (mm) |
电机功率 (kw) |
筛面倾角 (°) |
筛面 规格 (mm) |
外形尺寸 (长×宽×高)(mm) |
| 2YK1225 | 2 | 6 | 4-50 | 200 | 8-60 | 800-970 | 8 | 6P 5.5KW | 20 | 1200×2500 | 2930×1860×870 |
| 3YK1225 | 3 | 9 | 4-50 | 200 | 10-70 | 800-970 | 8 | 6P 5.5KW | 20 | 1200×2500 | 3070×1860×1210 |
| 2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 800-970 | 8 | 6P 7.5LW | 20 | 1200×3000 | 3430×1860×870 |
| 3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 800-970 | 8 | 6P 7.5KW | 20 | 1200×3000 | 3570×1860×1210 |
| 2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 800-970 | 8 | 6P 7.5KW | 20 | 1200×3700 | 4050×1860×870 |
| 3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 800-970 | 8 | 6P 7.5KW | 20 | 1200×3700 | 4270×1860×1210 |
| 2YK1535 | 2 | 10.5 | 5-50 | 200 | 20-125 | 800-970 | 8 | 6P 11KW | 20 | 1500×3500 | 4120×2210×1230 |
| 3YK1535 | 3 | 15.75 | 5-50 | 200 | 21-125 | 800-970 | 8 | 6P 11KW | 20 | 1500×3500 | 4360×2210×1610 |
| 2YK1545 | 2 | 13.5 | 5-50 | 200 | 22-150 | 800-970 | 8 | 6P 11KW | 20 | 1500×4500 | 5120×2210×1230 |
| 3YK1545 | 3 | 20.25 | 5-50 | 200 | 22-150 | 800-970 | 8 | 6P 15KW | 20 | 1500×4500 | 5360×2210×1610 |
| 4YK1545 | 4 | 27 | 5-50 | 200 | 22-155 | 800-970 | 8 | 6P 15KW | 20 | 1500×4500 | 5930×2210×2060 |
| 2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 800-970 | 8 | 6P 11KW | 20 | 1500×4800 | 5420×2210×1230 |
| 3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 800-970 | 11 | 6P 15KW | 20 | 1500×4800 | 5660×2210×1610 |
| 4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 800-970 | 8 | 6P 18.5KW | 20 | 1500×4800 | 6230×2210×2060 |
| 2YK1848 | 2 | 17.28 | 5-80 | 200 | 25-206 | 750 | 8 | 6P 18.5KW | 20 | 1800×4800 | 5420×2550×1420 |
| 3YK1848 | 3 | 25.92 | 5-80 | 200 | 32-276 | 750 | 8 | 6P 18.5KW | 20 | 1800×4800 | 5660×2550×1780 |
| 4YK1848 | 4 | 34.56 | 5-80 | 200 | 32-285 | 750 | 8 | 6P 22KW | 20 | 1800×4800 | 6290×2550×2160 |
| 2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 800-970 | 8 | 6P 22KW | 20 | 1800×5400 | 5960×2550×1420 |
| 3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 800-970 | 8 | 6P 22KW | 20 | 1800×5400 | 6260×2550×1780 |
| 4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 800-970 | 8 | 6P 22KW | 20 | 1800×5400 | 6830×2550×2160 |
| 2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 8 | 6P 30KW | 20 | 2100×6000 | 6720×2840×1530 |
| 3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 8 | 6P 30KW | 20 | 2100×6000 | 7030×2840×1910 |
| 4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 8 | 6P 37KW | 20 | 2100×6000 | 7300×2840×2380 |
| 2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 8 | 6P 30KW | 20 | 2400×6000 | 7020×3140×1530 |
| 3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 8 | 6P 37KW | 20 | 2400×6000 | 7300×3140×1910 |
| 4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 8 | 6P 45KW | 20 | 2400×6000 | 7600×3140×2380 |
| 2YK2870 | 2 | 39.2 | 5-100 | 200 | 120-680 | 750 | 8 | 8P 22×2KW | 20 | 2800×7000 | 7600×4320×1620 |
| 3YK2870 | 3 | 58.8 | 5-100 | 200 | 180-720 | 750 | 8 | 8P 22×2KW | 20 | 2800×7000 | 7800×4320×2120 |
| 2YK3072 | 2 | 43.2 | 5-100 | 200 | 200-700 | 750 | 8 | 8P 22×2KW | 20 | 3000×7200 | 7800×4520×1750 |
| 3YK3072 | 3 | 64.8 | 5-100 | 200 | 230-800 | 750 | 8 | 8P 22×2KW | 20 | 3000×7200 |
8000×4520×2300 |
