尾矿干排筛脱水工艺中脱水筛的原理及技术特点

发布时间：2021/8/18 16:08:27 浏览：

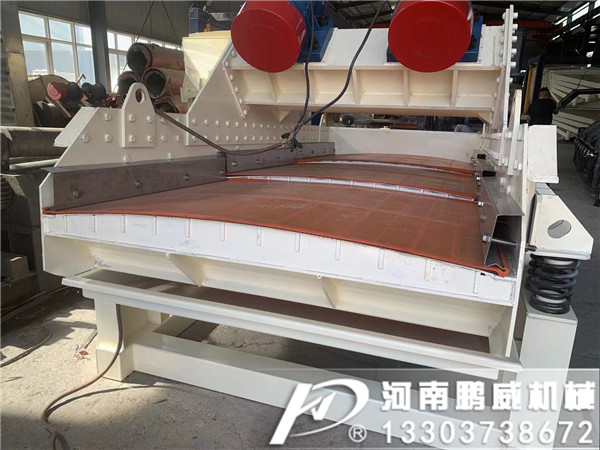

尾矿干排筛的参振部分由四组支承装置弹性支承，振动器产生的激振力使筛箱振动，振动器中的两组偏心质量m1=m2，作同步反向运转。在各瞬时位置中，两组偏心质量产生的离心力沿振动方向的分力总是互相叠加，而在其法向，离心力的分力总是互相抵消，从而形成单一的沿振动方向的激振力，使筛箱作往复直线振动。在激振力的作用下，物料在筛面上作连续斜上抛运动，物料在抛起时被松散，在与筛面相遇时的碰撞使小颗粒透筛，从而实现物料的分级、脱水、脱泥、脱介的目的。

尾矿干排筛用作尾矿干排时，其原理描述如下：入料尾矿由给料箱均匀给入筛子入料口处，先在与水平成45度安装泄水筛板处脱除约1/3左右的水分，进入平面筛板与倾斜筛板的结合部后，出现物料的积聚，煤泥颗粒靠重力沉降，开始形成较薄的滤层，滤层又阻止其余颗粒透筛，使得滤层逐渐增厚。

未能透筛的水在滤层上部形成水池，由于此处滤层较薄，水分陆续在强烈的运动下逐渐脱去，由于高频低振幅的振动状态，使得形成滤层的尾矿振的越来越密实，至排料口处，物料形成滤饼状，尾矿中的水分除从筛面脱除一部分外，其余由于毛细作用浮现于料层表面，由于筛面负倾角安装，水不会从排料口溢出，表面水会流向结合部水池。

技术特点：

1、工作频率高、振动强度大、筛上产品水分低、单位处理能力高，当用于尾矿脱水时能得到较高的固体回收率。

2、采用自同步原理，电机振动器，结构简单，工作噪声低。

3、负倾角安装，予脱水段筛面与水平成45度安装，增加脱水面积并促使物料尽快脱水形成滤层。

4、为了适应不同尾矿性质差别，本筛振幅可调，方法是调整主副偏心块夹角，从而满足不同性质尾矿的脱水效果，尽最大努力达到.优的工艺效果。

5、侧板与横梁联接采用扭剪型高强螺栓，没有焊缝，避免了因焊接应力造成的侧板开裂问题。

6、振动器为块偏心单元体结构，拆卸维护方便。

7、轴承采用振动设备专用轴承，避免轴承发热过早损坏。

8、筛面采用聚氨酯弹性筛面，高的开孔率和弹性，有利于脱水。

9、筛面侧压板均采用聚氨酯材料，寿命长，筛面固定可靠，并能有效保护筛框侧板不受物料冲刷。

10、筛面采用轨座式安装，可很方便的对筛面进行维护和更换。

11、下梁表面涂有防磨损涂层，防止横梁过早磨损而断裂。
