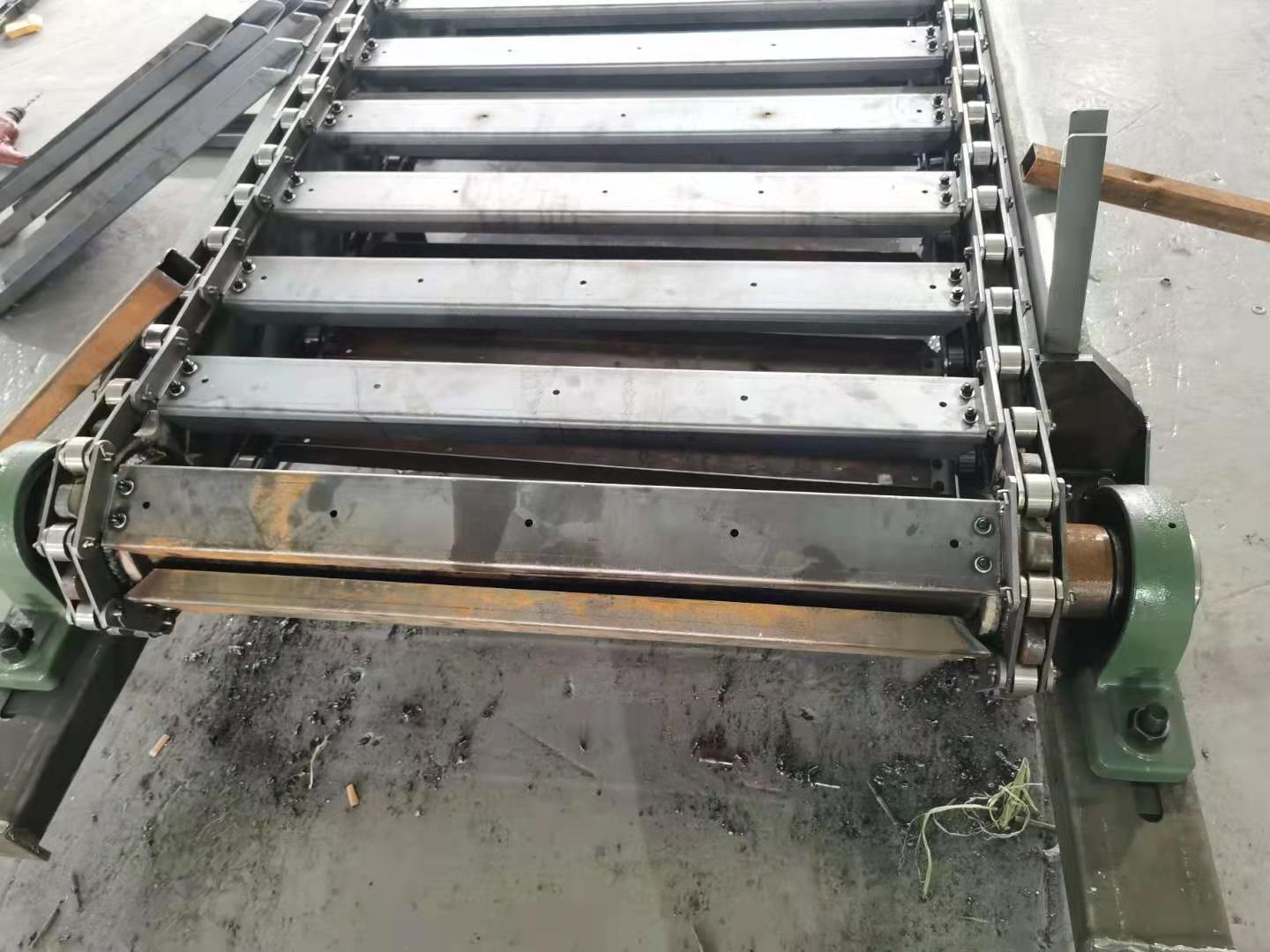

板式输送机基本结构:

板式输送机主要由槽盘—链条输送带、驱动装置、机头驱动链轮、机尾改向轮、机架、清扫器和电气控制、保护装置等部分组成。

槽盘—链条输送带：在链条上连续串接槽盘，构成槽盘一链条输送带。输送带底部以一定间距设置一对滚轮，起到支承和导向的作用。它具备运行阻力小、耐磨、防尘、防潮、防卡和防淋水等功能。槽盘一般均用钢板冲压制成。链条为圆环链和板式、套筒滚子链，有单链、双链或多链等多种牵引方式，整条牵引链由多段链条用专用的链接头联接而成。

驱动装置：驱动输送机的动力源。由电动机、液力偶合器、减速器和制动器组成。驱动装置一般集中设置在输送机的机头部，有单机驱动或者多机驱动。当驱动功率较大，又受到牵引链强度和使用空间等条件的制约时，则在沿机长的适当位置设置若干中间助力驱动站，以分段接力的方式进行驱动。采用多机驱动时，各驱动装置间应具备功率平衡和起动加速度可控的功能。

链轮：有驱动链轮和改向轮两种。驱动链轮用轮齿啮合链条传递转矩，拖动槽盘—链条输送带运行。链轮为铸钢件，为了满足强度上的要求，也有镶嵌合金钢轮齿齿冠的，齿面需作硬化处理。改向轮用于改变输送带的运行方向，不传递转矩，还可兼作牵引链的张紧装置。

机架：主要由机头架、中部架和机尾架等组成。机头架用于安装头部驱动装置和驱动链轮；中间架包括供滚轮运行的全部上、下两层轨道，由分段的架子逐节联接而成，分段轨道的衔接必须保持平滑过渡，一般均落地铺设;机尾架用于安装改向轮和张紧器，输送带经此转向回程。

清扫器：清扫输送带槽盘承载表面，以保持承载面的清洁。常用的有柔性刮板、滚刷、弹性刮刀和水射流等清扫器。

电气控制及保护装置：与带式输送机的电气控制和保护装置基本相同(见带式输送机电气控制、带式输送机保护装置)。

分类按铺设运行特征，可分为直线型和弯曲型两种。

直线型板式输送机输送机直线铺设运行，沿垂直面内可适应适当的起伏，牵引的链条大都采用板式链、套筒滚子链，也有用圆环链的。链条有单链、双链和多链等多种形式。

弯曲型板式输送机输送机能在水平面内改向折曲铺设运行，折曲处圆弧过渡。曲率半径较大时，通过输送带底部滚轮经弯曲导轨导向转弯；若曲率半径较小，则通过牵引链的专用导向机构使输送带转向折曲。牵引链条采用圆环链固接在槽盘的中央位置，多为单链牵引，个别也有用双链的，链条应处于输送带的中央位置。
