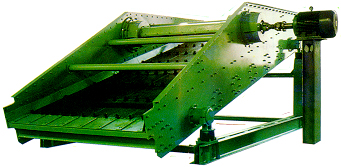

YK圆振动筛结构原理
主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。
YK系列圆振动筛为座式安装，筛面倾角的调整可通过改变弹簧支座位置高度来实现。筛板有冲孔筛板和橡胶筛板，有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。电动机可灵活地选择安装在筛框的左侧或者右侧。如无特殊要求，制造厂按物料运动方向的右侧安装供货.
YK圆振动筛（圆振筛）主要用途：
该系列振动筛是我厂根据用户需要，吸取国内处先进技术研制开发的产品，其筛箱的运动轨迹为圆形，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。
YK圆振动筛（圆振筛）型号说明：
2 Y K □□
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 筛面长度dm
│ │ │ │
│ │ │ └───────────- 筛面宽度dm
│ │ │
│ │ └───────────── 块偏心振动器
│ │
│ └──────────────- 圆振动
│
└──────────────── 筛面层数（单层不写）
YK系列圆振动筛（圆振筛）技术参数：
| 型号 |
筛面 |
给料粒度 |
处理量 |
振频 |
双振幅 |
电动机 |
每支点动负荷 |
总重 |
| 层数 |
面积 |
倾角 |
筛孔 |
结构 |
型号 |
功率 |
工作时 |
启停机时 |
| YK1430 |
1 |
4.2 |
15 |
3-100 |
冲孔、聚胺酯 |
≤200 |
18-375 |
970 |
7-10 |
Y160M-6 |
7.5 |
±800 |
±6400 |
3612 |
| YK1845 |
1 |
6 |
21-438 |
970 |
Y180L-6 |
15 |
±1000 |
±8000 |
4664 |
| YK2050 |
1 |
8.1 |
23-479 |
970 |
Y180L-6 |
15 |
±1200 |
±9600 |
5426 |
| YK2445 |
1 |
10.5 |
26-542 |
970 |
Y200L-6 |
18.5 |
±1200 |
±9600 |
6232 |
| YK2450 |
1 |
12 |
≤200 |
31-646 |
970 |
Y200L-6 |
22 |
±1800 |
±9600 |
7000 |
| YK2460 |
1 |
14.4 |
≤200 |
31-646 |
970 |
Y225M-6 |
30 |
±1800 |
±14400 |
8490 |
| YK3060 |
1 |
18 |
≤200 |
39-813 |
980 |
Y225M-6 |
30 |
±2400 |
±19200 |
10510 |
| YK3660 |
1 |
21.6 |
≤200 |
47-976 |
980 |
Y250M-6 |
37 |
±4000 |
±32000 |
14900 |
| 2YK1430 |
2 |
4.2 |
≤200 |
18-375 |
970 |
Y180L-6 |
15 |
±1200 |
±9600 |
5500 |
| 2YK1638 |
2 |
6 |
≤200 |
21-438 |
970 |
Y200L-6 |
18.5 |
±1600 |
±12800 |
7000 |
| 2YK1845 |
2 |
8.1 |
≤200 |
23-479 |
970 |
Y200L-6 |
22 |
±2000 |
±16000 |
8300 |
| 2YK2050 |
2 |
10 |
≤200 |
26-542 |
980 |
Y225M-6 |
30 |
±2400 |
±19200 |
9800 |
| 2YK2450 |
2 |
12 |
≤200 |
31-646 |
980 |
Y225M-6 |
30 |
±3200 |
±25600 |
10500 |
| 2YK2460 |
2 |
14.4 |
≤200 |
31-646 |
980 |
Y225M-6 |
30 |
±3200 |
±25600 |
11210 |
| 2YK3060 |
2 |
18 |
≤200 |
31-646 |
980 |
Y250M-6 |
37 |
±4400 |
±35200 |
15800 |
YK圆振动筛（圆振筛）安装与调试：
该系列振动筛安装时应按设备图纸的要求预埋钢板，要求预埋钢板的上平面位于同一水平面上，安装所需的预埋钢板、底脚螺栓等均由安装部门自备。每台筛机的支承弹簧在安装前应进行选配，保证各个弹簧的高度和刚度基本一致。振动筛出厂后，如超过6个月才安装，则安装前必须将振动器内的轴承拆下清洗，注入新润滑脂（2号锂基润滑脂）。YK圆振动筛经重新安装后，用手转动偏心轴不得有阻力过大或卡死等现象，否则应及时查清原因加以调整。
振动筛各部件安装完，检查合格后，可进行试运转，试运转前应详细检查各处的螺栓是否紧固，筛机周围是否有妨碍筛框振动的障碍物。
试运转4－6小时，观察筛机运行情况，若发现异常声响或失振现象，应及时停机检查原因，排除故障。试运转时应检查以下项目：
1、振动器轴承的温度，要求最高温度不超过75℃，温升不超过45℃。
2、各处紧固螺栓的紧固情况，发现松动应及时按时拧紧。
振动筛试运转合格后可投入生产。筛机投入生产后的头两周内，应每周将各处的紧固螺栓重新紧固一遍，以后一个月紧固一次。
YK圆振动筛（圆振筛）使用与维护：
振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待筛面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或有异常声响，应及时停机检查，找出原因，排除故障。振动器轴承采用2号锂基脂润滑，正常情况下，每两个月加注一次润滑脂，加注量不宜过多，否则会引起轴承过热。振动器使用6个月后，检查油脂情况，如发现变干或有硬块时，应清洗更换新油脂，轴承应每年清洗检查一次。
